HOME > 제품정보 >스텝제품 > Ezi-Linear Step

파스텍 스텝제품

Ezi-Liean Step
하이브리드 스텝핑 리니어 액츄에이터 시리즈인 Ezi-LinearStep 은 다양한 적용 분야에서 고정밀도 및 고강성 내구력을 갖춘 제품입니다. 또한 표준형 제품 및 다양한 고객 요구 사항에 신속히 대응할 수 있는 Customization 제품 공급이 가능합니다.

- 고강성 및 우수한 내구력의 리니어 스텝핑 모터
- 고정밀도 하이브리드 스텝핑 모터
Closed Loop System
No Gain Tuning
No Hunting
Fast Response
High Torque

사양  |  형명도  |  20mm도면  |  28mm도면  |  35mm도면  |  42mm도면  |  57mm도면  |  86mm도면


사양
motor size
(mm)
screw Dia.
(in)
screw dia.
(mm)
Lead pitch
(in)
Lead pitch
(mm)
travel per step
(mm)
20x20 0.138 3.5052 0.048 1.2192 0.006096
20x20 0.138 3.5052 0.079 2 0.01
20x20 0.138 3.5052 0.158 4 0.02
20x20 0.138 3.5052 0.315 8 0.04
28x28 0.188 4.7625 0.025 0.635 0.003175
28x28 0.188 4.7752 0.050 1.7 0.00635
28x28 0.188 4.7752 0.100 2.54 0.0127
28x28 0.188 4.7752 0.200 5.08 0.0254
28x28 0.188 4.7752 0.400 10.16 0.0508
35x35/42x42 0.250 6.35 0.048 1.2192 0.006096
35x35/42x42 0.250 6.35 0.050 1.27 0.00635
35x35/42x42 0.250 6.35 0.063 1.6002 0.008001
35x35/42x42 0.250 6.35 0.096 2.4384 0.012192
35x35/42x42 0.250 6.35 0.100 2.54 0.0127
35x35/42x42 0.250 6.35 0.192 4.8768 0.02384
35x35/42x42 0.250 6.35 0.250 6.35 0.03175
35x35/42x42 0.250 6.35 0.330 8.382 0.04191
35x35/42x42 0.250 6.35 0.384 9.7536 0.048768
57x57 0.375 9.525 0.025 0.635 0.003175
57x57 0.375 9.525 0.050 1.27 0.00635
57x57 0.375 9.525 0.063 1.6002 0.008001
57x57 0.375 9.525 0.083 2.1082 0.010541
57x57 0.375 9.525 0.100 2.54 0.0127
57x57 0.375 9.525 0.125 3.175 0.015875
57x57 0.375 9.525 0.167 4.2418 0.021209
57x57 0.375 9.525 0.200 5.08 0.0254
57x57 0.375 9.525 0.250 6.35 0.03175
57x57 0.375 9.525 0.375 9.525 0.047625
57x57 0.375 9.525 0.384 9.7536 0.048768
57x57 0.375 9.525 0.500 12.7 0.0635
57x57 0.375 9.525 1.000 25.4 0.127
87x87 0.625 15.875 0.100 2.54 0.0127
87x87 0.625 15.875 0.125 3.175 0.015875
87x87 0.625 15.875 0.200 5.08 0.0254
87x87 0.625 15.875 0.250 6.35 0.03175
87x87 0.625 15.875 1.000 25.4 0.127

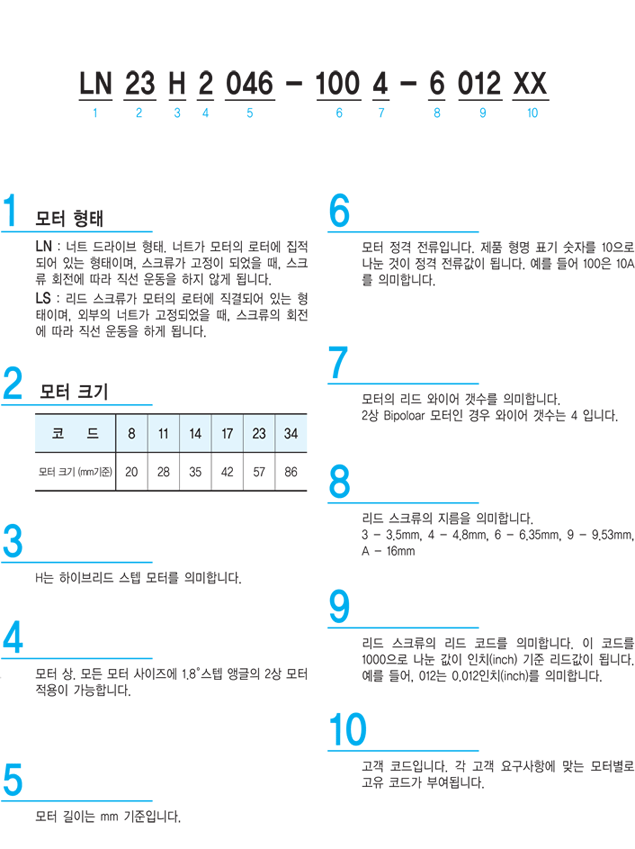

형명도

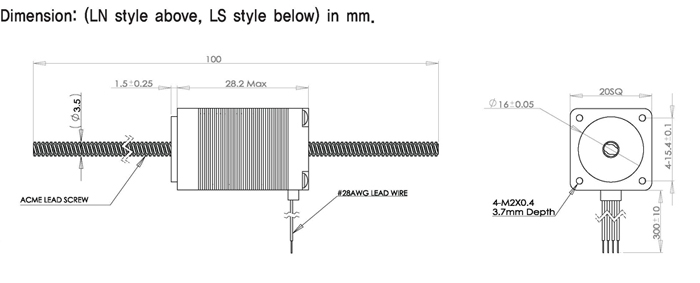

20mm도면

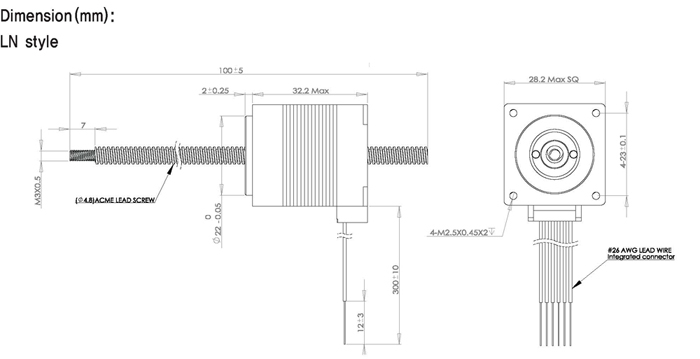

28mm도면

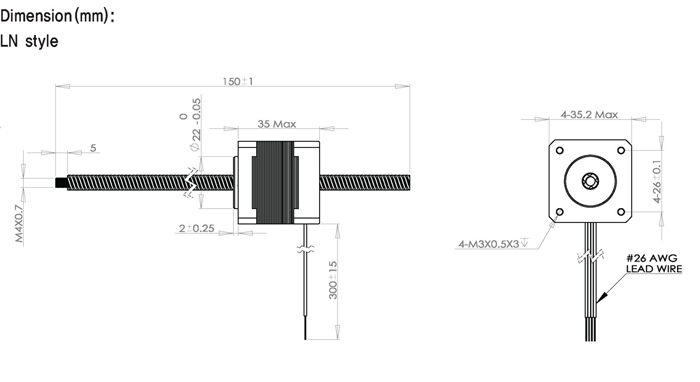

35mm도면

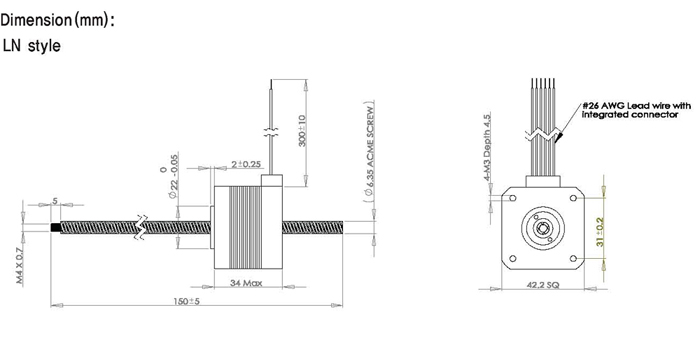

42mm도면

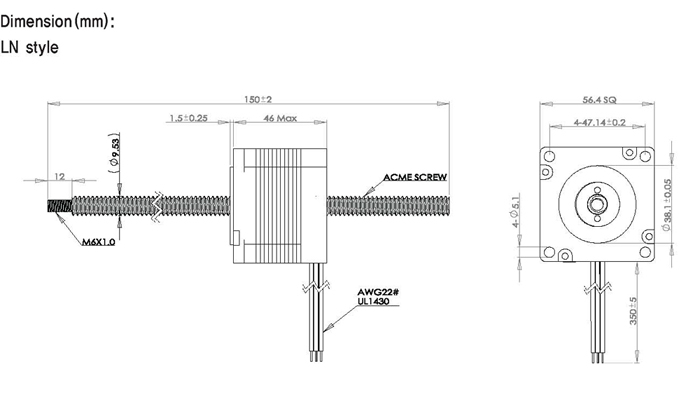

57mm도면

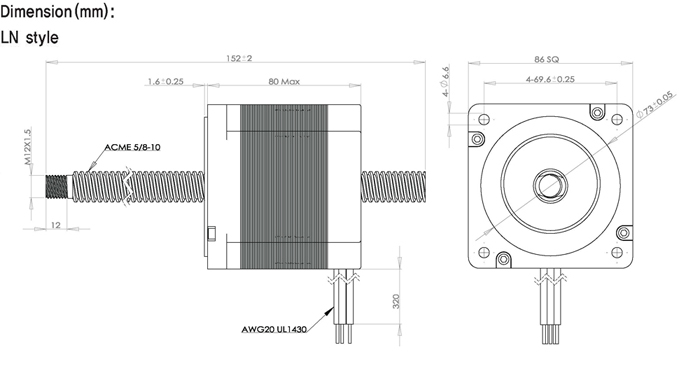

86mm도면
